派姆特关节臂产品解读｜帮您挑选更适配的测量解决方案

在全球工业5.0的浪潮与白热化竞争下，正倒逼企业不断提升产品品质、缩短交货周期。因此，高效精准的质量管控（测量的精度、效率以及灵活性）将不再可有可无。选型失误？性能过剩造成浪费？精度不足耽误工期？别担心，本文将从型号、量程、精度以及可选配件多个方面，全方位展示派姆特（PMT）关节臂三坐标的卓越性能，助您挑选更适合企业生产的测量解决方案。

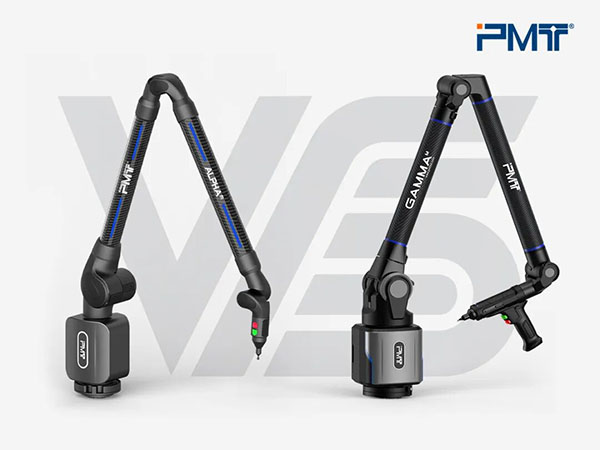

一、6轴 vs 7轴常规型号怎么选？

01 明星担当：6轴关节臂三坐标

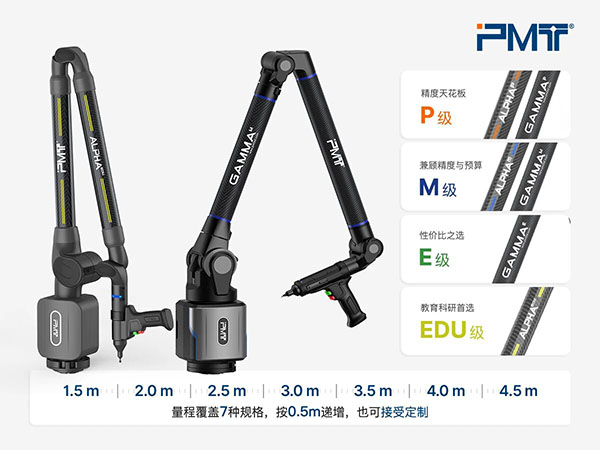

在这个生产时间表不容许出错的时代，能够在车间现场准确测量复杂零件（无需移动到计量实验室）已不再是一种奢侈。派姆特关节臂三坐标（ALPHA、GAMMA两大系列）正是为此而设计，6轴是车间现场接触式测量的优先选择。目前公司推出P、M、E、EDU（仅ALPHA）多精度等级，量程覆盖1.5 m～4.5 m，且可接受定制，以适应广泛的工业场景。

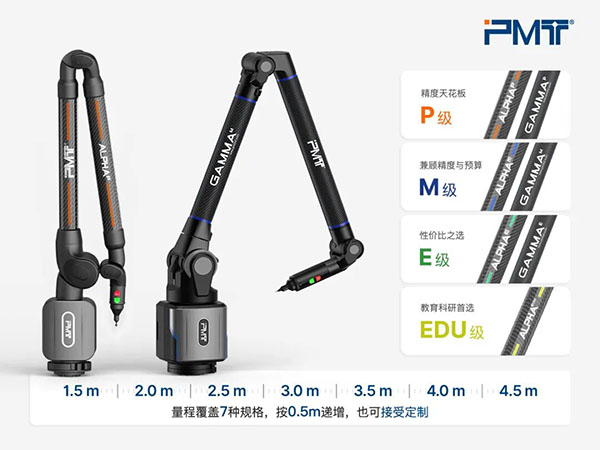

精度和核心指标

P级：精度天花板，常用于测量汽车核心零部件、航空精密件；

M级：兼顾精度与预算，常规生产检测，是比较折中的选择；

E级：性价比之选，适用于工程机械、新能源电池盒等检测;

EDU级：教研选择方案，ALPHA专属，常用于高校教育。

测针及附件兼容性

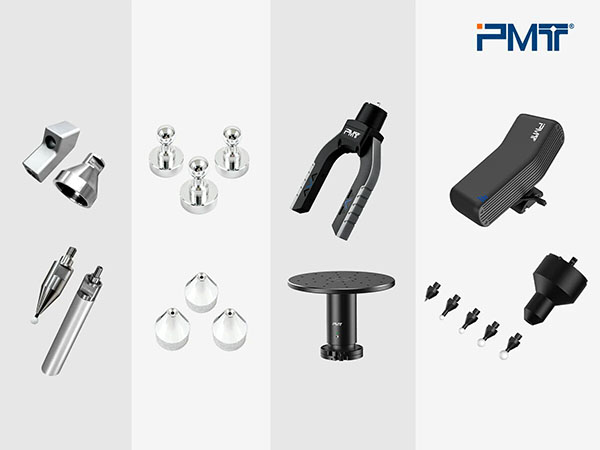

6 轴全系列关节臂三坐标支持一系列可互换的测针和定制选项，以扩展其能力：

加长杆组件：能够探测深孔，一探到底；

尖测针：便于精准检测微小孔径；

蛙跳球 & 蛙跳锥：高效拓展量程。

实际应用场景

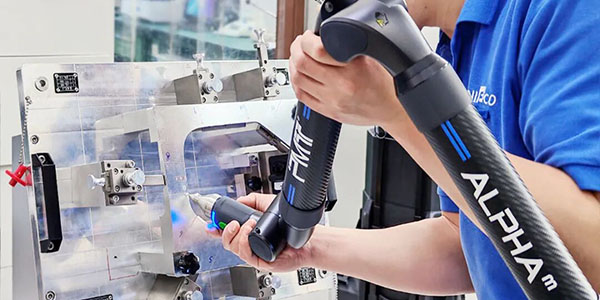

汽车零部件供应商的质检现场，派姆特 ALPHA 6 轴关节臂三坐标正在高效作业：验证工装关键尺寸与形位公差是否符合验收标准。仅需基础的 6 轴接触式功能，即可完全覆盖其检测需求，无需冗余配置，高效又实用。

02 灵活王者：7轴关节臂三坐标

派姆特 7 轴关节臂三坐标多了一个自由度，区分的精度等级与量程选择同6轴一样，但后期拓展能力更强。

7 轴除加长杆组件、尖测针、蛙跳外，GAMMA 系列还支持搭载派姆特焕新系列蓝光扫描头、叉测头、8 轴转台，适合更加复杂的应用场景。如：工件姿态不好调整、检测点位有遮挡或者死角、工件表面材质较软、现场操作空间受限等情况。

实际应用场景

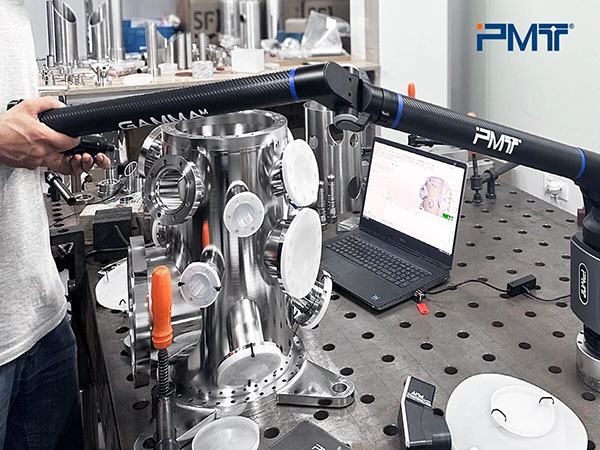

在某客户生产现场，派姆特 7 轴关节臂三坐标正在检测真空设备腔体整体的尺寸精度与形位公差，并同步采集数据并建模分析。这种复杂异形工件，很难用传统三坐标测量机检测，而关节臂三坐标可以灵活到达各个接口位置，完成全尺寸高精度测量。

二、技术之大成 蓝光扫描关节臂

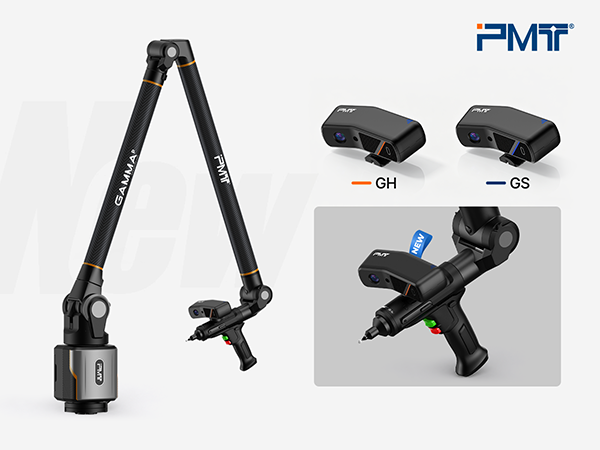

GAMMA蓝光扫描关节臂通过高速扫描与智能数据处理算法，大幅缩短单例扫描时间，广泛用于车身结构、复杂曲面的探测，尤其在逆向建模工作中表现突出，测量效率得到大幅提升。

▼

性能优势

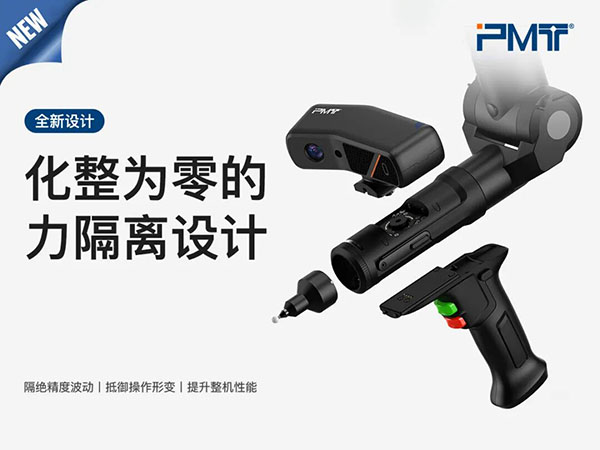

全新·力隔离设计：采用“化整为零”的力传导隔离设计，将手柄与扫描头分离，减少人为握持和部件之间相互影响产生的精度波动，可有效抵抗操作过程中的微小形变，提高扫描系统精度和稳定性；

护眼模式：专设四档护眼模式，可调节激光亮度缓解长期操作下的视觉疲劳，从而保护视力；

轻量化设计：重量仅一代的49%，体积仅一代的30%，提高使用舒适性和测量精度，降低负重形变；

可靠的布局与防护：全新优化的电路板布局，非常少量导线穿插，可靠性高，电路板分布在主骨架四周，热管理均匀；光学模组增加防尘/减震海绵，提高防护等级，提高使用寿命；

定制光学镜头：对镜头光量、畸变、解析度、成像均匀、透镜蠕变性等光学特征进行特殊优化，具有更稳定的扫描精度；

热管理技术：取消散热风道，提高了设备精度稳定性，且解决了风扇运行启停带来的高阶误差；

快速安装接口：优化安装接口和操作手感，提高设备寿命，提高定位精度；

多种扫描模式：根据工件特征自由选择扫描模式，轻松完成复杂曲面和自由形状的高密度点云采集，快速获取产品的三维数据。

实际应用场景

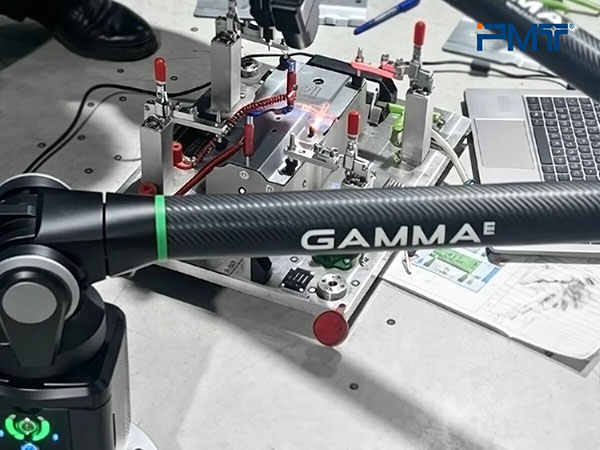

正值汽车零部件生产环节的关键质控步骤，派姆特 GAMMA E 系列蓝光扫描关节臂三坐标正在对检具的定位面进行三维扫描，确保检具能精准固定工件，避免因精度误差导致后续生产出不合格的汽车零部件。

三、量身定制 弯管测量关节臂

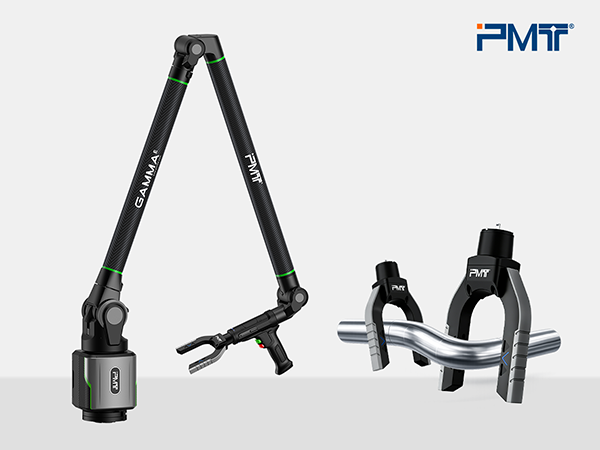

GAMMA产品可根据实际需求选择适配的激光叉测头，又称作“弯管测量关节臂”。GAMMA I-Fork专为管件测量优化设计，可直接安装在管件生产线旁，快速、精确地获取弯管、软管等柔性易变形工件的弯曲角度、管件尺寸等数据。完美解决了传统方法测量柔软、易变形管件的难题，在确保测量精度的同时，有效保护工件表面完好无损。

此外，GAMMA I-Fork即插即用，无需安装工具即可更换，并且更换相同的型号后，无需重新校准。

规格开口尺寸标称测量范围I-Fork 3535 mm6-22 mmI-Fork 5555 mm10-40 mmI-Fork 8585 mm12-65 mmI-Fork 110110 mm20-85 mmI-Fork 160160 mm30-130 mm

实际应用场景

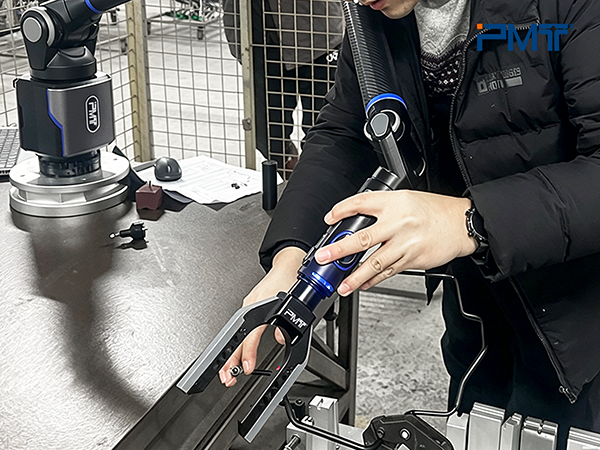

在车间现场，技术工程师手持GAMMA M系列弯管测量关节臂，正通过投射激光线来采集弯管工件表面的三维点云，快速获取管件的完整外形、焊缝轮廓、形面精度，扫描数据同步传输到PMT INSPECT软件中，与数模比对分析，出具检测报告，为生产质控提供精准依据。

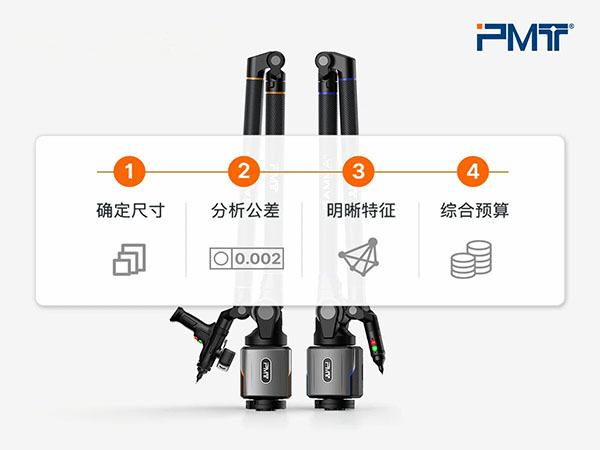

四、选型指南 四步精准锁定

结合前文，相信您对选型已有了具体的概念。如果您还在纠结，不妨参考以下思路综合考虑：

01 确定尺寸

明确工件的尺寸范围（评定长、宽、高），确定所需量程；

02 分析公差

分析产品关键尺寸的公差要求，选择对应精度等级；

03 明晰特征

明确待测工件的复杂度，决定轴数及是否需要扫描或转台；

04 综合预算

在满足以上需求的前提下，选择优性价比配置。

派姆特建议

对精度要求高且工件表面不复杂：优先选择派姆特P系列ALPHA 6轴关节臂三坐标；

重视灵活性与性价比：推荐派姆特M系列ALPHA或GAMMA 7轴关节臂三坐标，后期可灵活拓展；

复杂曲面挑战者：推荐GAMMA 蓝光扫描关节臂三坐标，轻松实现逆向工程，搭配8轴转台使用时，可以减少测量死角，让整体操作更高效、更灵活。

管件测量使用者：推荐GAMMA弯管测量关节臂，结合PMT INSPECT三维测量软件中的管件专用模块，整个检测流程更加便捷，显著提升生产线的质量控制能力。

五、综合亮点 全系列关节臂三坐标产品

除以上无与伦比的优势之外，派姆特全系列关节臂三坐标均具有以下强大特点：

01 便携与耐用性

派姆特关节臂三坐标采用航空碳纤维材质，整体轻巧，强度优越，特别设计的铺层连接杆抗扭曲、抗弯曲性好。设备通过了-20℃至60℃的极端温度循环、IP54防尘防水认证、冲击及振动测试，能适应车间现场复杂的测量环境。此外，双把手底座的设计，让安装与拆卸更加省力，用起来十分顺手。

02 结构稳定性

全球首创的外解耦内置平衡机构，通过机械结构实现每个关节独立运作，互不干扰，并且在关节内部集成平衡系统，减轻重力影响，使设备整体的平衡性、精确性以及操作手感都有明显提升，同时也减少了受力变形的概率和维护成本。

03 测量高效性

内置5G频段Wi-Fi模组，数据传输速率更快。在车间现场，只需移动派姆特自主设计的折叠可升降式三脚架、电动真空吸盘或者高强度一体式磁力吸盘（根据工件特性选择），便可使您无拘束地围绕大型工件进行移动测量，不受物理线缆长度限制。

04 权威国际认证

全系列产品均通过ISO 10360、CE等国际产品标准，RoHS欧盟环保认证，综合性能值得信赖。

六、不止于设备更是多场景一体化测量解决方案

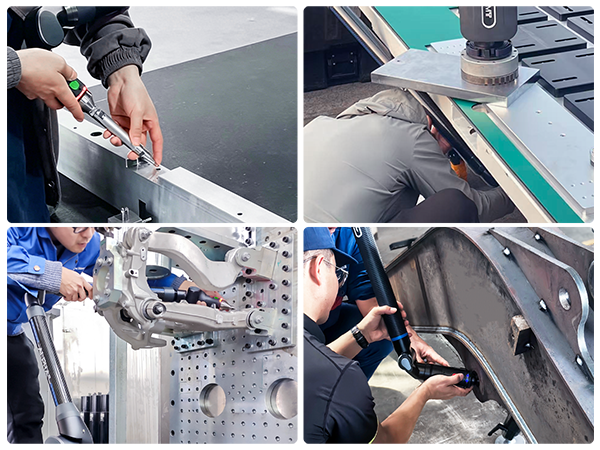

派姆特关节臂三坐标，不仅仅是一套适用于生产现场的便携式测量设备，更是一套为复杂现场环境量身打造的精密测量解决方案，已全面覆盖汽车制造、航空航天、机床模具、工程机械等多个领域的龙头企业。

面对日益严苛的检测需求，您无需在“搬工件”与“降精度”之间做出取舍。派姆特软硬协同布局，依托全品类精密测量硬件，搭配自主研发的 PMT INSPECT 三维测量软件，具备从实验室到车间、从精密零件到大型工件、从接触式测量到非接触式扫描的全覆盖能力，为企业打造质量管控的高效闭环。
