奥普特 OPT SmartAxis系列 对射测量传感器

产品功能简介：

在线智能测量 提升检测效率 打造工业测量新方法

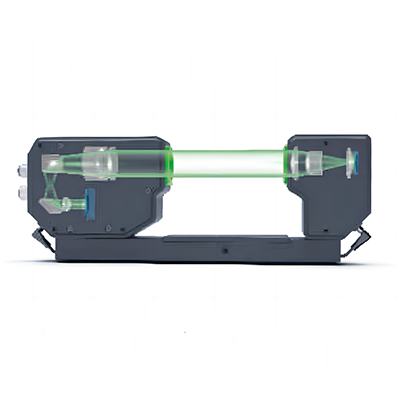

▷SmartAxis系列对射测量传感器采用双远心高分辨率光学镜头，高亮度LED和远心光学系统构成的光源，提高了对场所、角度的均匀性；结合软件高精度图像分析算法、亚像素边缘提取并利用毛刺过滤算法自动去除边缘毛刺、黑色阴影及白色亮边等影响，大幅提升了测量重复性和精度；可选配的多种组合照明系统，满足用户对复杂工件的快速准确测量。

▷配备自研的不发生焦点模糊的远心光学系统，即使工件有位置偏移，也可准确测量；通过提高镜头远心度和均匀性，大幅提升了测量再现性。

▷超快曝光时间，高速传送的工件也无需停止即可进行测量。

▷支持业界主流PCL通讯协议，用户轻松实现设备的无缝集成和高效通信。

产品性能特点：

• 超小型传感器

  采用超小型的外观尺寸设计，可以更好的适应各类结构紧凑的自动化设备，狭小的空间也可安装。

• 大景深，超低畸变远心光路

  独特的平行光路设计，景深可高达30mm内可清晰成像，即使产品发生偏移也有拍摄清晰轮廓，大大提高检测的稳定性和精度。

• 光轴对齐功能

  ▷为使工程师快速地进行光轴调整，配备光轴对齐功能。

  ▷拆下发射、接收测头底座，通过光轴对齐校准，可简单而准确地进行光轴调整，轻松实现高精度测量。

• 可调整安装距离

  发射端可根据现场要求调整一定的安装距离。因为传感器远心性高，所以安装距离的变化对精度的影响非常小。

• 对高速移动的产品也可高精度测量

  通过传感器触发测量功能，高亮LED的发射端配合光学系统同步采集，大幅提高 CMOS 的受光量，瞬间曝光所有像元。

  以超快曝光时间15μs进行测量，高速移动的产品也无需减速即可精准测量。

• 低畸变，图像无变形

  采用低畸变远心镜头，避免由于图像畸变及边缘虚化所带来的分辨率损失问题，同时可减轻后续图像处理环节的负担。

• 亚像素处理

  亚像素边缘提取算法，将单个像素分割成100个像素计算，采用更小二乘法对边缘特征进行拟合处理边缘特征提取。

• IP64防护等级、高耐久性

  传感器防护等级达IP64，可以防止喷溅水侵入和固定颗粒的进入，提高了传感器的安全性。

  配置高柔性电缆线，其可以弯曲和缠绕，空间利用率高;在有移动测量头的场景时可放心使用。

• 即使有段差，也可以精准测量

  镜头具有较高的远心度，无需担心测量对象高度不同而产生的精度问题。

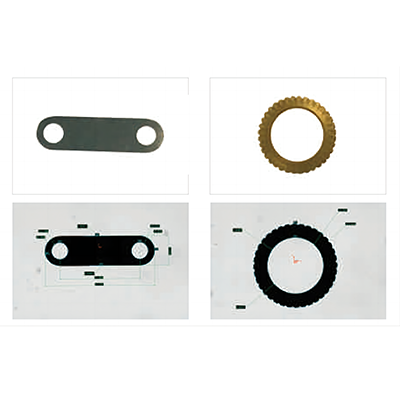

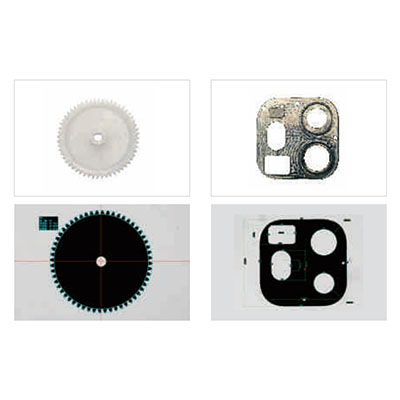

• 多行业测量

  支持离线在线等多种测量方式，多领域跨行业通用范围广。

• 测量精度

  将远心光学成像与智能图像分析算法的完美结合，保证了整个视野范围的测量精度。

• 异物、毛刺过滤功能

  测量位置有异物或缺陷时，能够去除这些异常点实现稳定的尺寸测量，大大增强了测量的精确度。
