Mahr 马尔 | 马尔 MMQ 系列圆度仪测量范围全解析

作为形位误差检测的核心工具，圆度仪的测量范围直接决定了其适配场景的广度。马尔MMQ系列圆度仪通过多型号梯度布局，构建了从微型精密件到大型重型工件的全尺寸测量体系。其中，入门级MMQ100手动定位型号聚焦小型工件测量，圆度偏差控制在0.025um+0.0003um/mm，可满足电子元器件等微型零件的基础检测需求；MMQ150型号搭载电动Z轴，测量路径达250mm，圆度偏差精度提升至0.015μm+0.0003μm/mm，适配中小型精密轴类、轴承套圈等零件的测量任务。

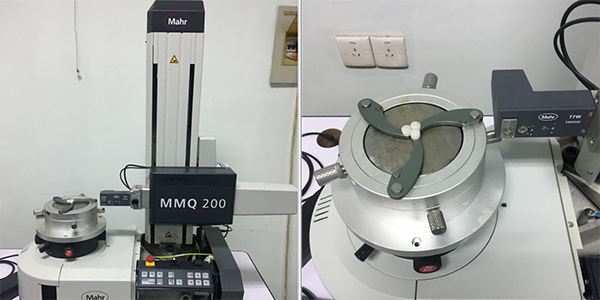

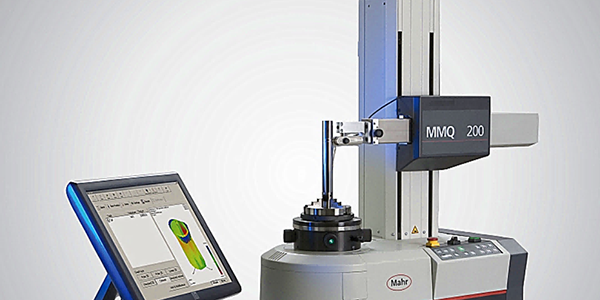

应用非常广泛的MMQ200型号则实现了测量范围的进一步拓展，其工件直径可高达230mm，测量高度高达380mm，工作台中心承载能力为200N（20KG）。该型号支持圆度、直线度、平面度、同心度、同轴度等16项核心形位公差参数测量，尤其适用于汽车零部件、精密模具等行业的批量检测。值得一提的是，其最小回转角仅0.1°，可精准完成夹角15°以上的非完整圆圆度测量，填补了特殊形状工件检测的空白。

针对大型工件检测需求，马尔MMQ400型号提供了更具弹性的测量范围配置，Z轴测量范围可选350mm、500mm和900mm，水平轴X轴行程达180mm，可测量工件最大直径360mm、最大高度361mm，工作台承载量高达600N（60kg）。得益于密珠轴承无间隙设计，该型号在偏载情况下仍能保持高精度测量，特别适合航空发动机叶片、大型液压件等大型工件的圆柱度、全跳动等参数检测。

而高端旗舰型号MMQ500则实现了测量范围与承载能力的双重突破，工作台负载高达80kg，可适配从几毫米微型件到大型重型工件的全尺寸测量需求。其测量轴最大准确度可达0.01微米，调心调平工作台调心准确度达0.5微米，搭配100mm/s的高速定位能力，大幅提升了重型精密工件的检测效率。该型号搭载的多测杆单元可一次容纳四个测杆，无需人工干预即可快速更换，进一步拓展了复杂工件的测量场景。
