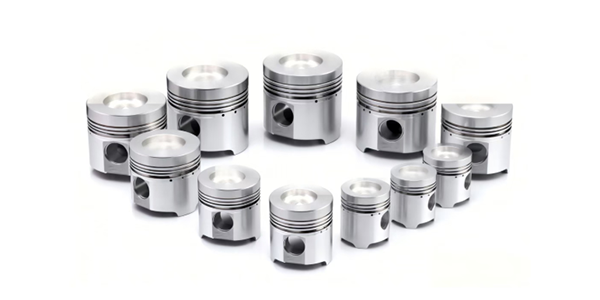

作为内燃机的 “心脏”，活塞的制造精度直接决定发动机的性能、效率与寿命。微小偏差可能制约整体性能甚至引发故障，因此全方位、高精度测量既是生产质量把控的关键，更是提升产品核心竞争力与可靠性的核心保障。

一、活塞外轮廓测量：型线与裙线的精准把控

活塞型线与裙线形状关乎气缸内运动匹配性、润滑效果及摩擦损耗，需兼顾冷态装配精度与热态膨胀后非常好的配合间隙，避免卡滞或漏气。

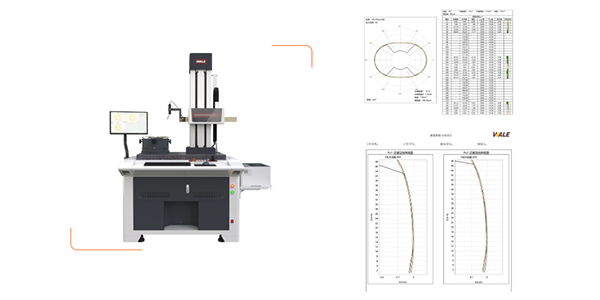

威尔圆柱度仪可分别对横、纵截面进行裙线与型线测量，支持常规活塞 0° 与 180° 双侧同步测量以提升效率，异型活塞则可单侧设公差并同步分析。软件能自动过滤缺口部位保障数据准确，公差可自由编辑或导入 Excel 解析，还可保存模板实现同型号产品一键快速测量。

二、活塞销孔测量：型线与圆柱度的高标准管控

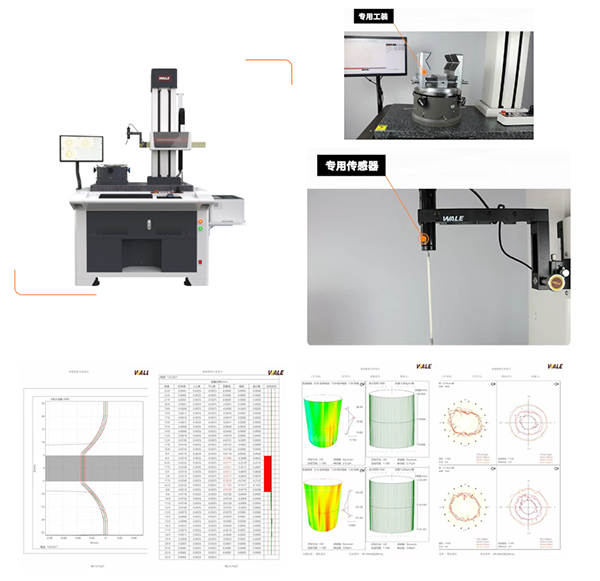

活塞销孔是连接活塞与连杆的关键，其型线直线度与圆柱度精度直接影响连接强度、运动平稳性及结构耐久性，不合格会导致局部应力集中、磨损加剧甚至部件断裂。威尔自动圆柱度仪加定制陶瓷加长测针确保高精度检测，搭配可调式定制夹具，可适配不同尺寸活塞，有效解决装夹难题。

三、活塞环槽测量：粗糙度与平面度的双重保障

活塞环槽质量决定发动机密封性能与机油消耗，关乎动力输出与使用成本，需重点把控两个维度：

1、活塞环槽粗糙度测量

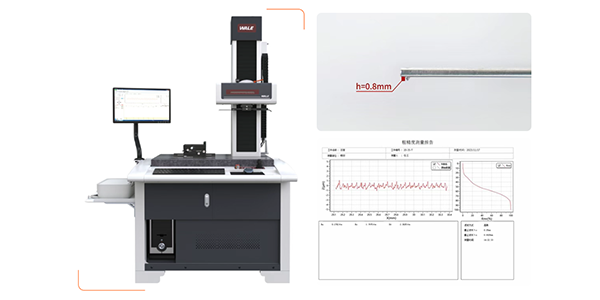

环槽侧面粗糙度影响活塞环与槽壁贴合度及润滑膜保持能力，过大会加速磨损，过小易引发干摩擦。威尔 FR 系列粗糙度仪采用窄槽专用微型测针，可精准采集 Ra、Rz 等核心参数，满足工艺要求。

2、活塞环槽平面度测量

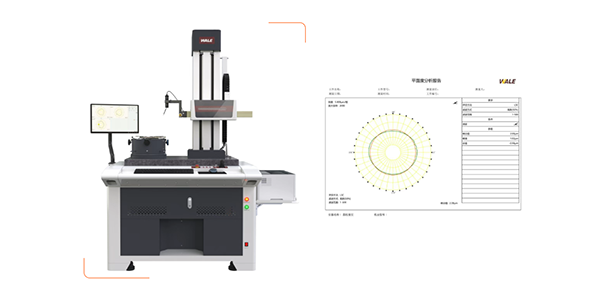

环槽底面平面度决定活塞环装配后受力均匀性，不达标会导致密封不严、漏气或异常振动。借助威尔 CYA 系列圆柱度仪的平面测量功能配合专用夹具，可对环槽底面进行高精度扫描评价，快速判定是否符合标准。

四、结语

工欲善其事，必先利其器。活塞测量的每一个环节，都离不开高精度测量仪器与科学测量方法的协同支撑。从外轮廓的宏观形位到销孔、环槽的微观精度，从型线、圆柱度到粗糙度、平面度，只有建立系统化、全流程的测量控制体系，才能实现对活塞制造质量的全方位把控，这正是现代活塞制造行业走向高端化、可靠化发展的必由之路。
