先临三维 FreeScan Trak ProL 大范围跟踪式激光三维扫描系统

FreeScan Trak ProL大范围跟踪式激光三维扫描系统，延续了FreeScan Trak Pro2高精度且重复性精度稳定、无需贴点、扫描快速等优势，进一步扩大了测量范围，单站点跟踪范围扩大至128m³，在进行完整数据获取时可以减少跟踪仪转站次数，提高效率的同时保证数据准确性。适用于汽车工业、轨道交通、能源领域等制造业大型工件的尺寸测量。
服务保障：原装真品｜发票保障｜全国包邮｜售后无忧
点击咨询 下载资源

扫一扫，加好友

联系人：郑经理

电话：400-967-0607

手机：13376223098

邮箱：sales@wxlb.net

地址：无锡市惠山区行知路39-40栋

仪器详情
仪器参数
免费测样

FreeScan Trak ProL 大范围跟踪式激光三维扫描系统

FreeScan Trak ProL大范围跟踪式激光三维扫描系统，延续了FreeScan Trak Pro2高精度且重复性精度稳定、无需贴点、扫描快速等优势，进一步扩大了测量范围，单站点跟踪范围扩大至128m³，在进行完整数据获取时可以减少跟踪仪转站次数，提高效率的同时保证数据准确性。

适用于汽车工业、轨道交通、能源领域等制造业大型工件的尺寸测量。


产品特点：

  • 动态追踪，无需贴点

    系统可实时跟踪定位扫描头，扫描过程中无需粘贴标志点。



  • 超大范围，高效扫描

    扩大单站跟踪范围(可达128 m³)，大幅减少大型工件扫描的转站次数。


  • 智能交互，提升体验

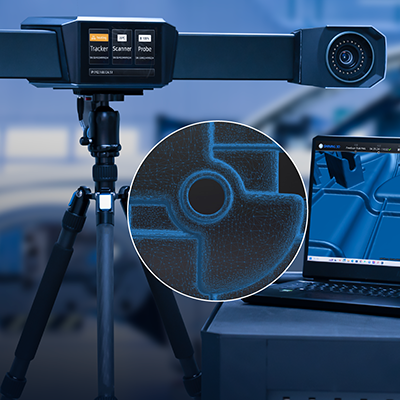

    配置智能屏幕可显示设备信息，智能分辨率实现孔位/边界优化。


  • 高精度，且高精密度

    扫描仪精度可达0.023 mm，重复性精度稳定满足测量要求。


  • 快速扫描，高效高质

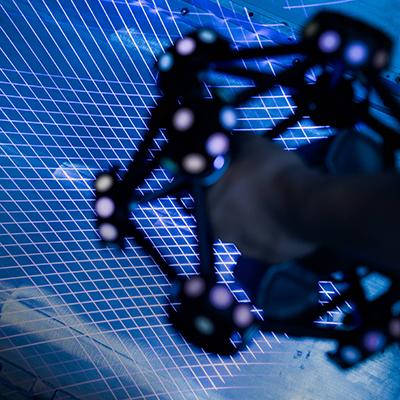

    50条交叉蓝色激光线快速扫描，扫描速度可高达368万点/秒。


  • 精细扫描，还原细节

    7条平行蓝色激光线精细扫描，轻松获取工件的完整细节数据。


  • 实时网格所见即所得

    扫描过程中，数据以实时网格呈现，节省点云封装时间，快速导出stl数据。


  • 智能色谱，简洁明了

    智能色谱清晰展示数据获取完整度，引导式软件简洁易用且可在线更新。


FreeScan Trak ProL大范围跟踪式激光三维扫描系统，延续了FreeScan Trak Pro2高精度且重复性精度稳定、无需贴点、扫描快速等优势，进一步扩大了测量范围，单站点跟踪范围扩大至128m³，在进行完整数据获取时可以减少跟踪仪转站次数，提高效率的同时保证数据准确性。


适用于汽车工业、轨道交通、能源领域等制造业大型工件的尺寸测量。


产品特点：

  • 动态追踪，无需贴点

    系统可实时跟踪定位扫描头，扫描过程中无需粘贴标志点。


  • 超大范围，高效扫描

    扩大单站跟踪范围(可达128 m³)，大幅减少大型工件扫描的转站次数。


  • 智能交互，提升体验

    配置智能屏幕可显示设备信息，智能分辨率实现孔位/边界优化。


  • 高精度，且高精密度

    扫描仪精度可达0.023 mm，重复性精度稳定满足测量要求。


  • 快速扫描，高效高质

    50条交叉蓝色激光线快速扫描，扫描速度可高达368万点/秒。


  • 精细扫描，还原细节

    7条平行蓝色激光线精细扫描，轻松获取工件的完整细节数据。


  • 实时网格所见即所得

    扫描过程中，数据以实时网格呈现，节省点云封装时间，快速导出stl数据。


  • 智能色谱，简洁明了

    智能色谱清晰展示数据获取完整度，引导式软件简洁易用且可在线更新。


FreeScan Trak ProL 大范围跟踪式激光三维扫描系统 技术参数


产品名称FreeScan Trak ProL
产品型号FreeTrak L跟踪仪TE25扫描仪FreeProbe光笔
精度*0.023 mm0.025 mm
体积精度(基于工作范围)    15.6 m³(距离跟踪仪3.5m):0.046 mm;

      45m³(距离跟踪仪5m):0.063 mm;

      76m³(距离跟踪仪6m):0.088 mm;

     128 m³(距离跟踪仪7.2m):0.127 mm
体积精度(搭配摄影测量)0.044 mm+0.012 mm/m
空间点距
0.01 mm-10 mm(可调)
扫描速度
3,680,000次/秒100次/秒
扫描幅面
650mmx580mm
扫描景深
400 mm
样件尺寸范围(推荐值)0.1m~13m
设备重量8.2 kg1.47 kg0.5 kg
设备尺寸1030mmx200mmx136mm281mmx283mmx290mm70mmx150mmx340mm
光源类型红外光源50条交叉激光线，7条平行激光线，1条单线
激光等级
蓝色激光Class l(人眼安全)
基准工作距
300 mm(精细扫描200 mm)
网络标准USB 3.0、IEEE 802.11n/ac、IEEE 802.3ab
输出格式.stl、.asc、.3mf
操作温度范围-10℃-40℃
操作湿度范围(非冷藏)10%RH-90%RH
电脑优选配置系统：Win10及以上(专业版),64位；显卡：NVIDIA系列，RTX 4090;显存：16 GB;处理器：Intel i7-13700H或以上；内存：≥64 GB



产品名称FreeScan Trak ProL-C
产品型号FreeTrak跟踪                                        TE25扫描仪FreeProbe光笔
精度*0.023 mm0.025 mm
体积精度(基于工作范围)15.6m³(距离跟踪仪3.5m):0.046 mm

45m³(距离跟踪仪5m):0.063 mm

76m³(距离跟踪仪6m):0.088 mm

128 m³(距离跟踪仪7.2m):0.127 mm

160 m³(距离跟踪仪8m):0.146 mm
体积精度(基于工作范围)0.044mm+0.012mm/m
空间点距
0.01 mm- 10 mm(可调)100次/秒
最高扫描速度
5,500,000点/秒
最大扫描幅面
800  mm  x700  mm
基准工作距
300 mm(精细扫描200 mm)
最大扫描景深
400 mm,800 mm(大景深)
样件尺寸范围(推荐者)0.1m-13m
设备重量8.2 kg1.47 kg0.5 kg
设备尺寸1030mmx200mmx136mm281mmx283mm×290mm70mm x150mm x340mm
光源类型红外光源50束交叉激光线，7束平行激光线，1束单线
激光等级
蓝色激光Class Il(人眼安全)
网络标准USB 3.0、IEEE 802.11n/ac、IEEE 802.3ab
输出格式stl、.asc、.3mf
操作温度范围10℃-40℃
操作湿度范围(非冷藏)10%RH-90%RH
电脑优选配置系统：Win10及以上(专业版),64位；显卡：NVIDIA系列，RTX 4090;显存：16 GB;处理器：Intel i7-13700H或以上；内存：≥64 GB

*FreeScan Trak系列产品 ISO 17025 认证：基于JJF1951-2021。基于可追踪球体直径测量数据对探测误差性能进行评估，在工作范围内基于可追踪长度标准件从多视角方向进行测量，来评估球体间距误差。可通过集成或内置摄影测量获取体积精度进一步优化的数据。
