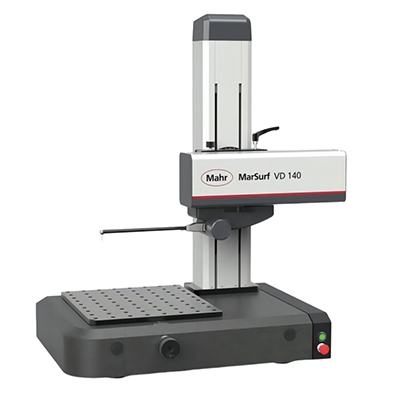

德国马尔Mahr MarSurf VD 140 粗糙度轮廓仪

MarSurf VD 有一个独特的功能，就是使用一个系统即可完成高精度的轮廓和粗糙度测量。只需更换 粗糙度测量系统，即可完成高度准确的粗糙度测量。
服务保障：原装真品｜发票保障｜全国包邮｜售后无忧
点击咨询 下载资源

扫一扫，加好友

联系人：郑经理

电话：400-967-0607

手机：13376223098

邮箱：sales@wxlb.net

地址：无锡市惠山区行知路39-40栋

仪器详情
仪器参数
免费测样
新型 MarSurf 系列 CD、GD 和 VD 是可提供非常高的速度和灵活性的精密产品。

操作周期改善 65 %，是其速度的有力证据。灵活性在于大测量范围、工件灵活性（甚至高达 80 kg）和简单的固定系统。它还支持可重复性，因此有高精度。

MarSurf VD 有一个独特的功能，就是使用一个系统即可完成高精度的轮廓和粗糙度测量。只需更换 粗糙度测量系统，即可完成高度准确的粗糙度测量。


产品信息





一个平台，很多优势

MarSurf 系列的所有机器都在通用平台上运行。

•高速测轴和自动化测量序列可缩短测量时间

•创新的固定系统，安装和更换简单快速

•磁性底板，无需工具便可快速更换测杆

•宽敞的支撑板和大测量范围：测量大型工件的理想选择

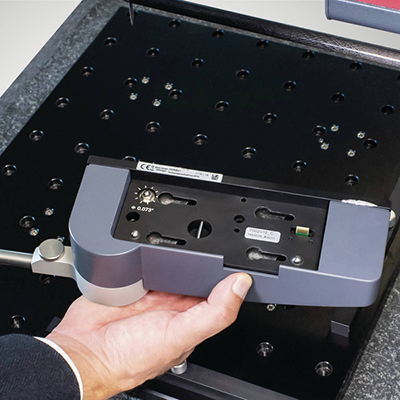

更换测针系统无需工具

优化的测针系统，一个测量站即可实现高精度的粗糙度和轮廓测量：

•运行过程中更换，减少更换时间

•可以使用轮廓测针系统测量粗糙度，同时有很高的测量范围

•数字接口，安全性高

•更换测针系统，保证高准确度的粗糙度测量

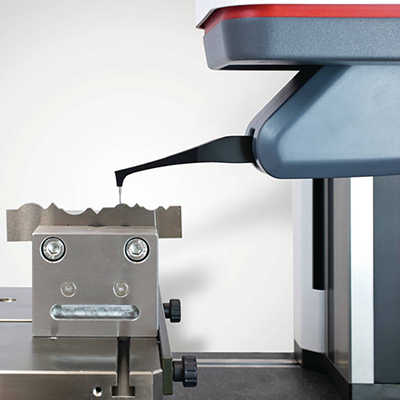

测量快速且简单

简单的夹持系统能够安全、快速且正确地定位工件。使用了高速测轴和新测针系统，测量本身的速度可提高 65%（示例为在销上测量）。


整个流程可使用高速 CNC 测轴和 MarWin 自动完成。这有助于进一步降低工艺成本。







新型 MarSurf 系列 CD、GD 和 VD 是可提供非常高的速度和灵活性的精密产品。

操作周期改善 65 %，是其速度的有力证据。灵活性在于大测量范围、工件灵活性（甚至高达 80 kg）和简单的固定系统。它还支持可重复性，因此有高精度。

MarSurf VD 有一个独特的功能，就是使用一个系统即可完成高精度的轮廓和粗糙度测量。只需更换 粗糙度测量系统，即可完成高度准确的粗糙度测量。


产品特点：

一个平台，很多优势

MarSurf 系列的所有机器都在通用平台上运行。

•高速测轴和自动化测量序列可缩短测量时间

•创新的固定系统，安装和更换简单快速

•磁性底板，无需工具便可快速更换测杆

•宽敞的支撑板和大测量范围：测量大型工件的理想选择


更换测针系统无需工具

优化的测针系统，一个测量站即可实现高精度的粗糙度和轮廓测量：

•运行过程中更换，减少更换时间

•可以使用轮廓测针系统测量粗糙度，同时有很高的测量范围

•数字接口，安全性高

•更换测针系统，保证高准确度的粗糙度测量


测量快速且简单

简单的夹持系统能够安全、快速且正确地定位工件。使用了高速测轴和新测针系统，测量本身的速度可提高 65%（示例为在销上测量）。

整个流程可使用高速 CNC 测轴和 MarWin 自动完成。这有助于进一步降低工艺成本。


MarSurf VD 140 技术参数
分辨率带粗糙度测头系统：

测量范围 1：2.0 nm

测量范围 2：0.2 nm


带轮廓测头系统：

≤ 6 nm（使用 210 mm 测杆）

扫描长度开始（X 方向）0.1 mm
扫描长度末尾（X 方向）140 mm
扫描长度 (Lt)0.1 - 140 mm
导块偏差

带粗糙度测头系统：

0.07 µm / 20 mm

0.35 µm / 60 mm

0.4 µm / 140 mm

测量力 (N)

带粗糙度测头系统：

0.7 mN


4 mN 至 30 mN，可通过软件调整

测量速度0.02 mm/s 到 10 mm/s
Positioning speed X-axis min.0.02 mm/s
positioning speed X-axis max.200 mm/s
定位速度 (mm/s)，X 轴0.02 - 200 mm/s
Positioning speed Z-axis0.02 - 50 mm/s
Positioning speed Z axis max.50 mm/s
Positioning speed Z-axis min.0.02 mm/s
测头

粗糙度测头系统（无导块）轮廓测头系统

测杆长度

带粗糙度测头系统：

45 mm 至 135 mm


带轮廓测头系统：

210 mm 至 490 mm

重量（毛重）200 KG
Workpiece weight max.90 kg
其他manuelle TY
测量范围 mm

带粗糙度测头系统

500 µm (±250 µm)，用于 45 mm 测杆长度

1500 µm (±750 µm)，用于 135 mm 测杆长度


带轮廓测头系统

70 mm，测杆长 350 mm

≤100 mm，测杆长 490 mm
