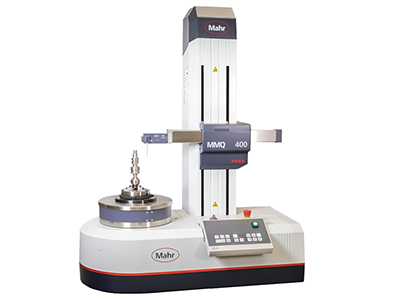

德国马尔Mahr MarForm MMQ 400-2 圆柱度仪

MarForm MMQ400 系列是灵活的全自动形状和位置测量解决方案。极其流畅的测轴和 MarWin 平台软件可保证还能完成其他应用，例如 粗糙度、波纹度、和轮廓测量。其灵活性和多功能使其成为一种极具成本效益的测量系统，可以在非常短的时间内收回成本。
服务保障：原装真品｜发票保障｜全国包邮｜售后无忧
点击咨询 下载资源

扫一扫，加好友

联系人：郑经理

电话：400-967-0607

手机：13376223098

邮箱：sales@wxlb.net

地址：无锡市惠山区行知路39-40栋

仪器详情
仪器参数
免费测样

MarForm MMQ400 系列是灵活的全自动形状和位置测量解决方案。

极其流畅的测轴和 MarWin 平台软件可保证还能完成其他应用，例如 粗糙度、波纹度、和轮廓测量。

其灵活性和多功能使其成为一种极具成本效益的测量系统，可以在非常短的时间内收回成本。


产品特点：


MarForm MMQ 400 可根据 DIN ISO 1101 标准通用进行全面的工件评估。

高精度 Z 和 X 测轴可以完成所有形状测量任务。MarForm MMQ 400 版本可用于：

•高精度工件

•通常为长工件

•大而重的工件

•用于生产中或检测室中

从一系列可用模块中进行选择，根据您的要求定制 MarForm MMQ 400：

•电动或手动调心调平工作台

•垂直轴 (Z) 有 900 mm、500 mm 或 350 mm 测量长度

•水平轴 (X) 有 180 mm 或 280 mm 测量长度，X 和 Z 轴有数字线性刻度。适合需要确定影响结果的准确且可重现的测量位置的测量

•可选电动尾座，用于长度 200 mm 起的轴

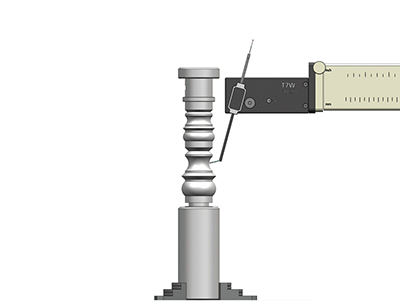

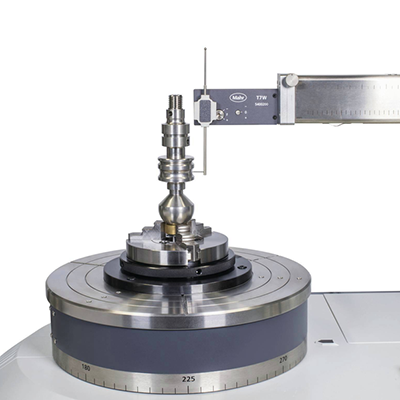

T7W 测针有一个电动旋转轴，可将测杆逐渐移动到任何需要的接触位置。它可用于测量柱形表面和端面。另外，作为零位置测针，T7W 也可自动在内外尺寸测量或上下端面测量之间切换，无需操作员干预。无需操作员干预即可在复杂工件上完成全自动测量。T7W 测杆是可更换的。利用电动旋转轴您也可创建多点测杆 - 如带多个接触元素的测杆 - 让您能够在一次测量中切换多个针尖球几何形状





综合检查形位公差和监测 粗糙度参数.形状测针和粗糙度测针之间可实现编程控制的电动切换，固定一次即可完成粗糙度和形状测量，节省时间和金钱。





MarForm MMQ400 系列是灵活的全自动形状和位置测量解决方案。

极其流畅的测轴和 MarWin 平台软件可保证还能完成其他应用，例如 粗糙度、波纹度、和轮廓测量。

其灵活性和多功能使其成为一种极具成本效益的测量系统，可以在非常短的时间内收回成本。


产品特点：

MarForm MMQ 400 可根据 DIN ISO 1101 标准通用进行全面的工件评估。

高精度 Z 和 X 测轴可以完成所有形状测量任务。MarForm MMQ 400 版本可用于：

•高精度工件

•通常为长工件

•大而重的工件

•用于生产中或检测室中

从一系列可用模块中进行选择，根据您的要求定制 MarForm MMQ 400：

•电动或手动调心调平工作台

•垂直轴 (Z) 有 900 mm、500 mm 或 350 mm 测量长度

•水平轴 (X) 有 180 mm 或 280 mm 测量长度，X 和 Z 轴有数字线性刻度。适合需要确定影响结果的准确且可重现的测量位置的测量

•可选电动尾座，用于长度 200 mm 起的轴

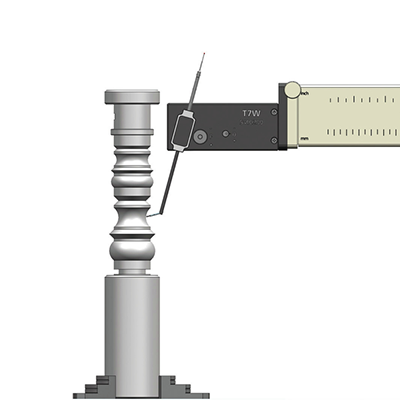

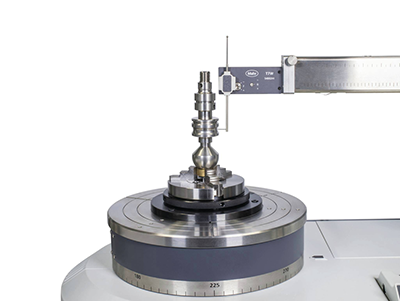

T7W 测针有一个电动旋转轴，可将测杆逐渐移动到任何需要的接触位置。它可用于测量柱形表面和端面。另外，作为零位置测针，T7W 也可自动在内外尺寸测量或上下端面测量之间切换，无需操作员干预。无需操作员干预即可在复杂工件上完成全自动测量。T7W 测杆是可更换的。利用电动旋转轴您也可创建多点测杆 - 如带多个接触元素的测杆 - 让您能够在一次测量中切换多个针尖球几何形状。

综合检查形位公差和监测 粗糙度参数。形状测针和粗糙度测针之间可实现编程控制的电动切换，固定一次即可完成粗糙度和形状测量，节省时间和金钱。


MarForm MMQ 400-2 技术参数
形状测量机

MMQ 400-2

Z=350 mm

X=180 mm

MMQ 400-2

Z=500 mm

X=280 mm

MMQ 400-2

Z=900 mm

X=280 mm

订货号5440770
5440780		5440771
5440781		5440782
圆度测量装置，C-轴
圆度偏差(μ m+μ m/mm测量高度)**0.02+0.00050.02+0.00050.02+0.0005
圆度偏差(μ m+μ m/mm测量高度)*0.01+0.000250.01+0.000250.01+0.00025
轴向跳动偏差(μ m+μ m/mm测量半径)**0.04+0.00020.04+0.00020.04+0.0002
轴向跳动偏差(μ m+μ m/mm测量半径)*0.02+0.00010.02+0.00010.02+0.0001
调心调平工作台手动/自动手动/自动自 动
工作台直径(mm)285 285 285
工作台承载能力，中心(N)600 600 400***
旋转速度(rpm)0.2到150.2到150.2到15
角分辨率(刻度)32,768,00032,768,0003,276,800
垂直单元，Z-轴
电机驱动，测量行程长度(mm)350 500 900
直线度偏差/100 mm测量行程(μm)**0.15 0.15 0.15
直线度偏差/测量行程全长(μm)**0.3 0.4 0.9
平行度偏差Z/C轴扫描方向(μm)0.5 0.8 2
测量速度(mm/s)<0.1到10<0.1到10<0.1到10
定位速度(mm/s)<0.5到100<0.5到100<0.5到100
线性分辨率(μ m)0.005 0.005 0.005
水平单元，x-轴
电机驱动，测量行程长度(mm)180 280 280
直线度偏差/测量行程中间100mm(μ m)**0.4 0.5 0.5
直线度偏差/测量行程全长(μ m)**0.8 1.5 1.5
垂直度X/C-轴(μ m)1 2 2
测量速度(mm/s)<0.1到10<0.1到10<0.1到10
定位速度(mm/s)<0.5到30<0.5到30<0.5到30
线形分辨率(μ m)0.005 0.005 0.005
仪器容量
距离C/Z-最大干涉半径(mm)220 364 364
最大内部测量半径(mm)***-45到135-15到265-15到265
外部测量高度使用T20W/T7W(mm)***361(475)511(625)911(1025)
尺寸/连接数据
高x长x宽(mm)1080x840x5501330x840x5501630x840x550
重量(kg)245 260 300
电源连接115-230V+6%-10%
50/60 Hz-60 VA		115-230V+6%-10%
50/60 Hz-60 VA		115-230V+6%-10%
50/60 Hz-60 VA

*  数值为对于基准圆LSC,滤波15 upr的最大偏差。

**所有DIN ISO 1101中的数值要求在20℃±1℃的中性环境：滤波15uprLSC或者2.5mm LSS,5rpm或者5mm/s(0.2"/s),使用测头直径为3mm(0.12")的标准测针。在标准件上进行测试，使用补偿算法。

***零件长度最大900mm,直径最大285mm,重心在中部以下。我们保留更改技术参数的权利。
